Fundamenter

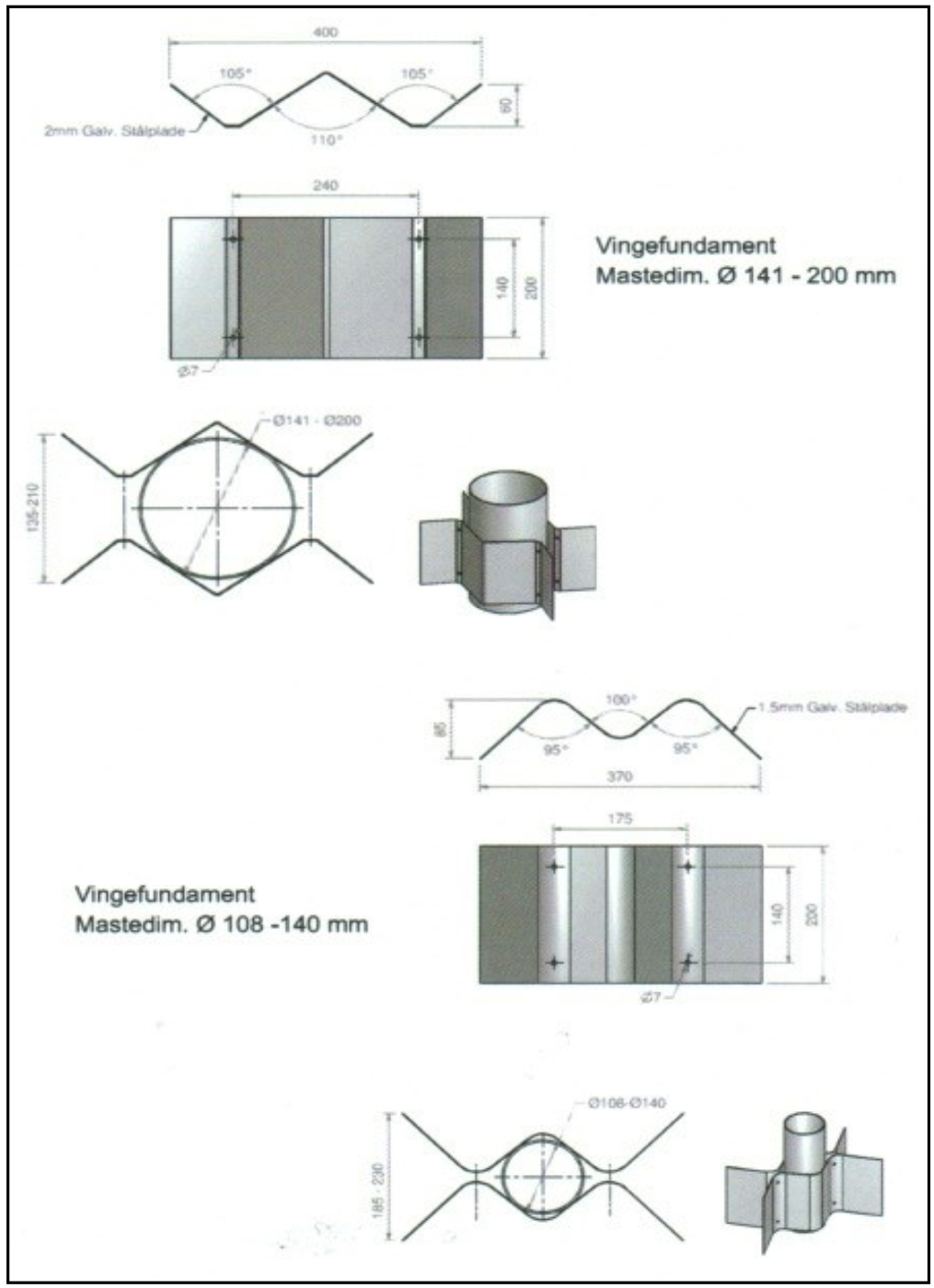

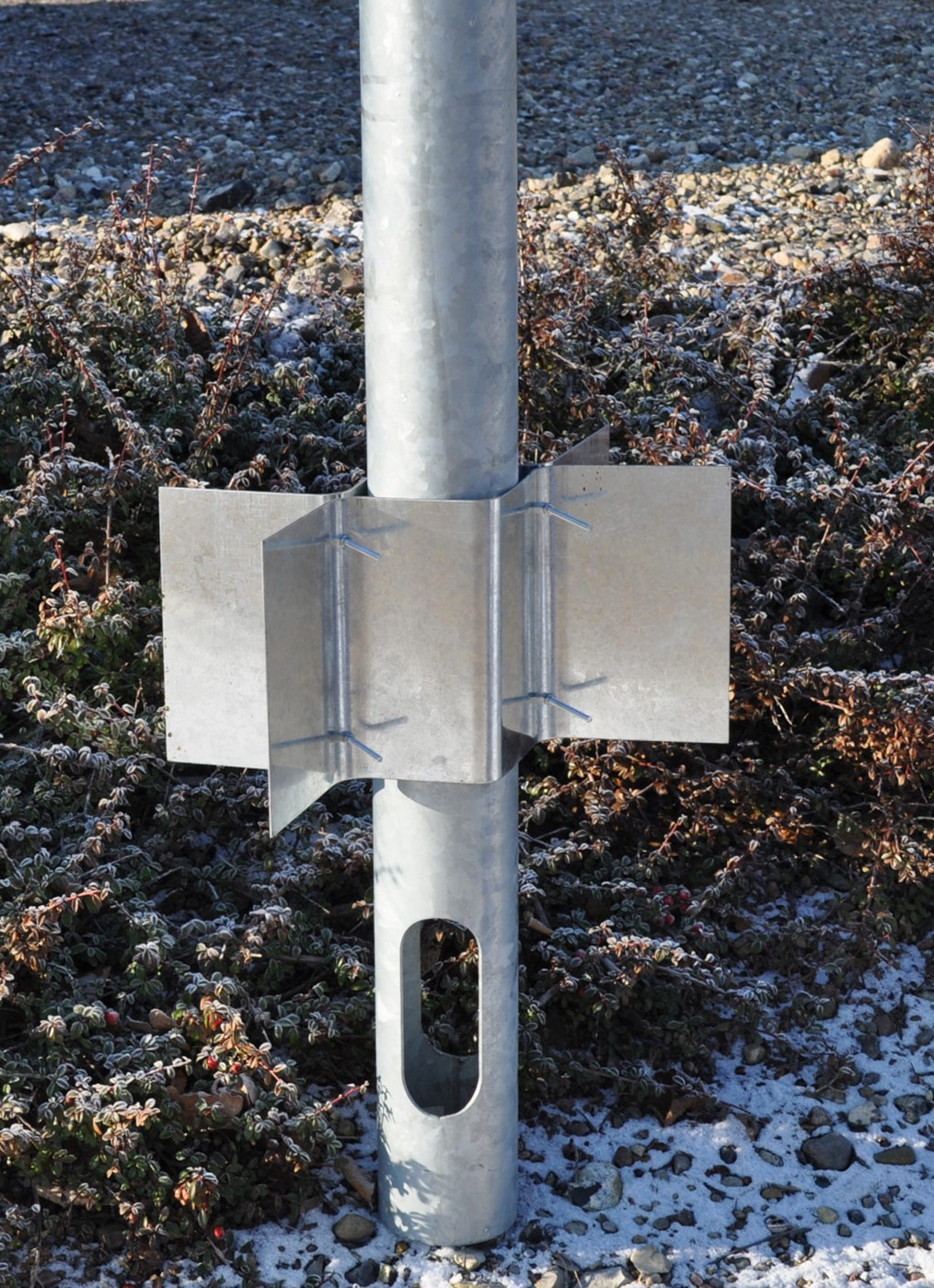

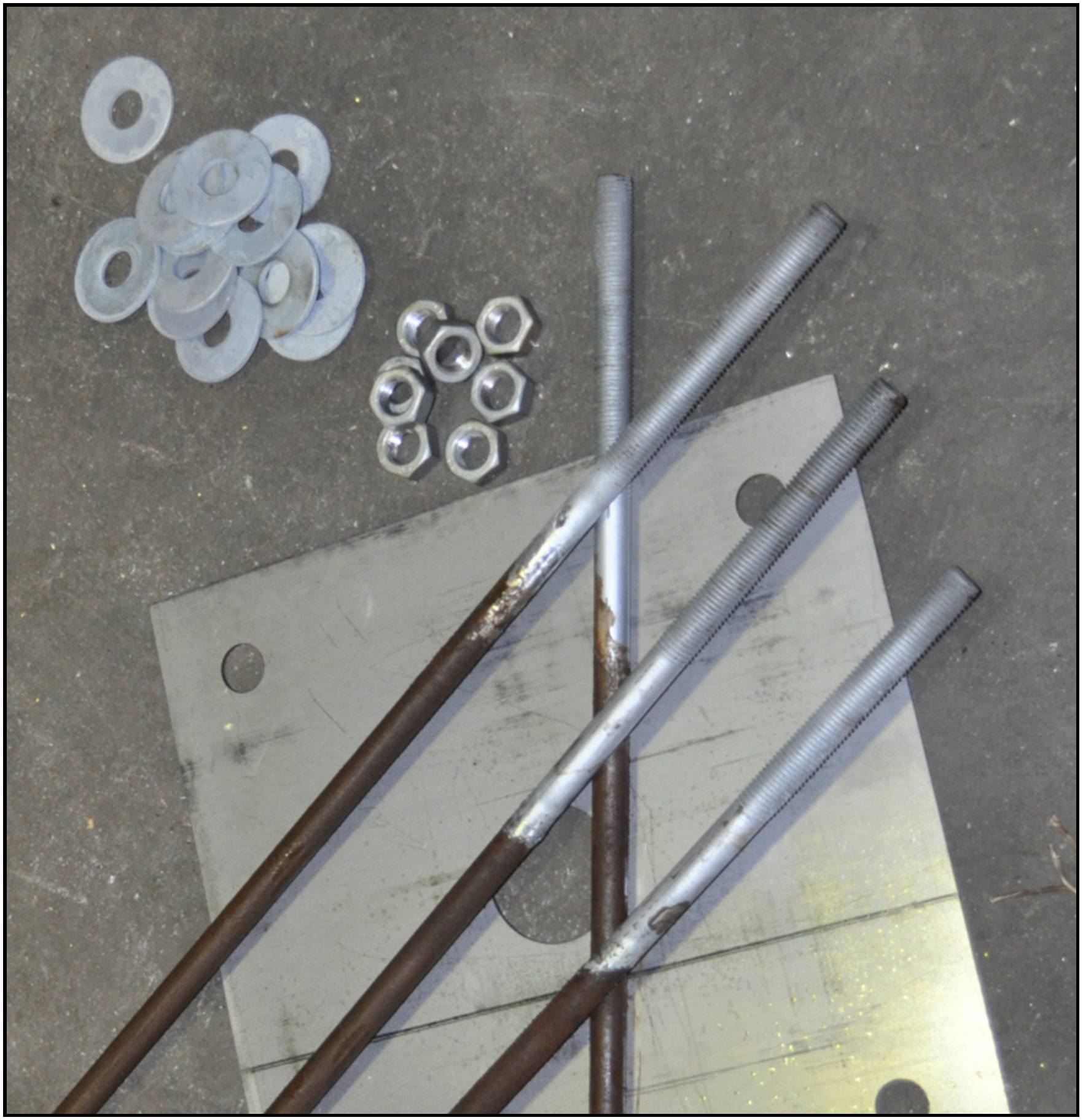

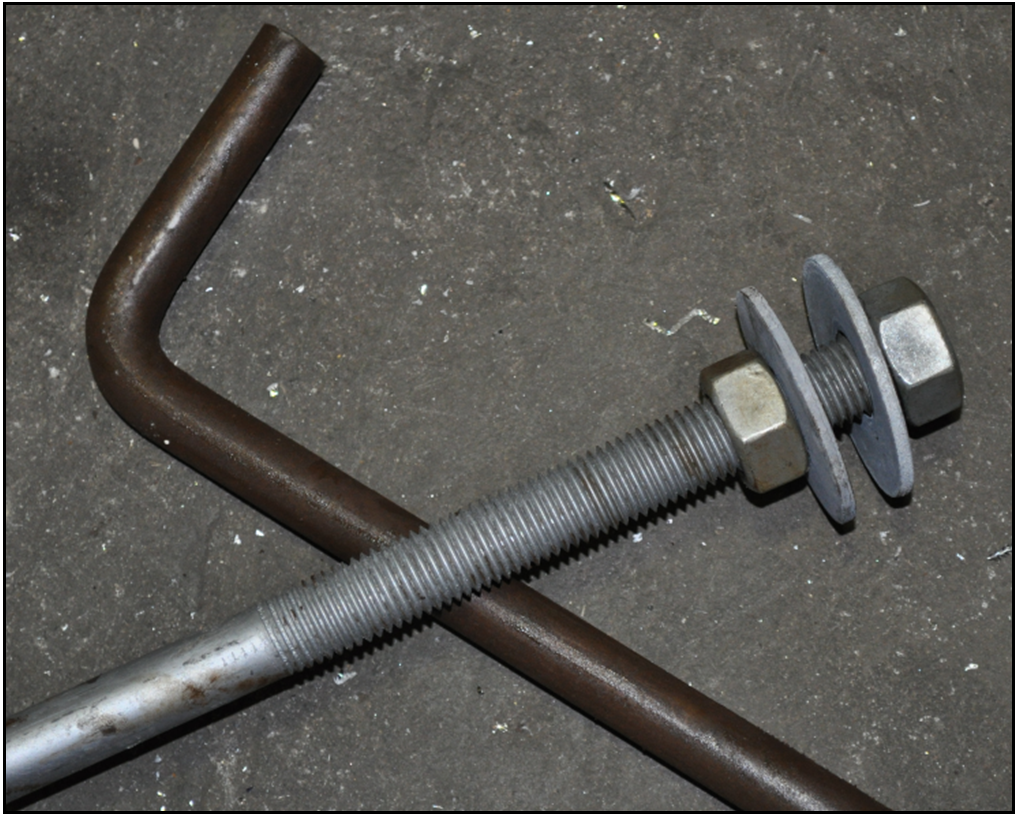

Støbeskabeloner og bolte
Skal der støbes fundamenter for standardmaster på stedet, anvendes der fundamentsbolte sammen med passende støbeskabelon.

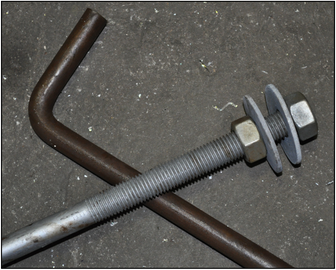

Fundamentsboltene leveres med ombuk og med galvaniseret gevind i øverste del med 2 møtrikker og 2 skiver pr. bolt.
Ved støbning af fundament på stedet monteres boltene midlertidigt på støbeskabelonens overside, hvorefter boltene nedsænkes i den våde støbebeton.
Støbeskabelonen hviler på betonens overflade indtil afhærdningen er færdig, hvorefter skabelonen fjernes og montering af mast kan foretages.
05-02

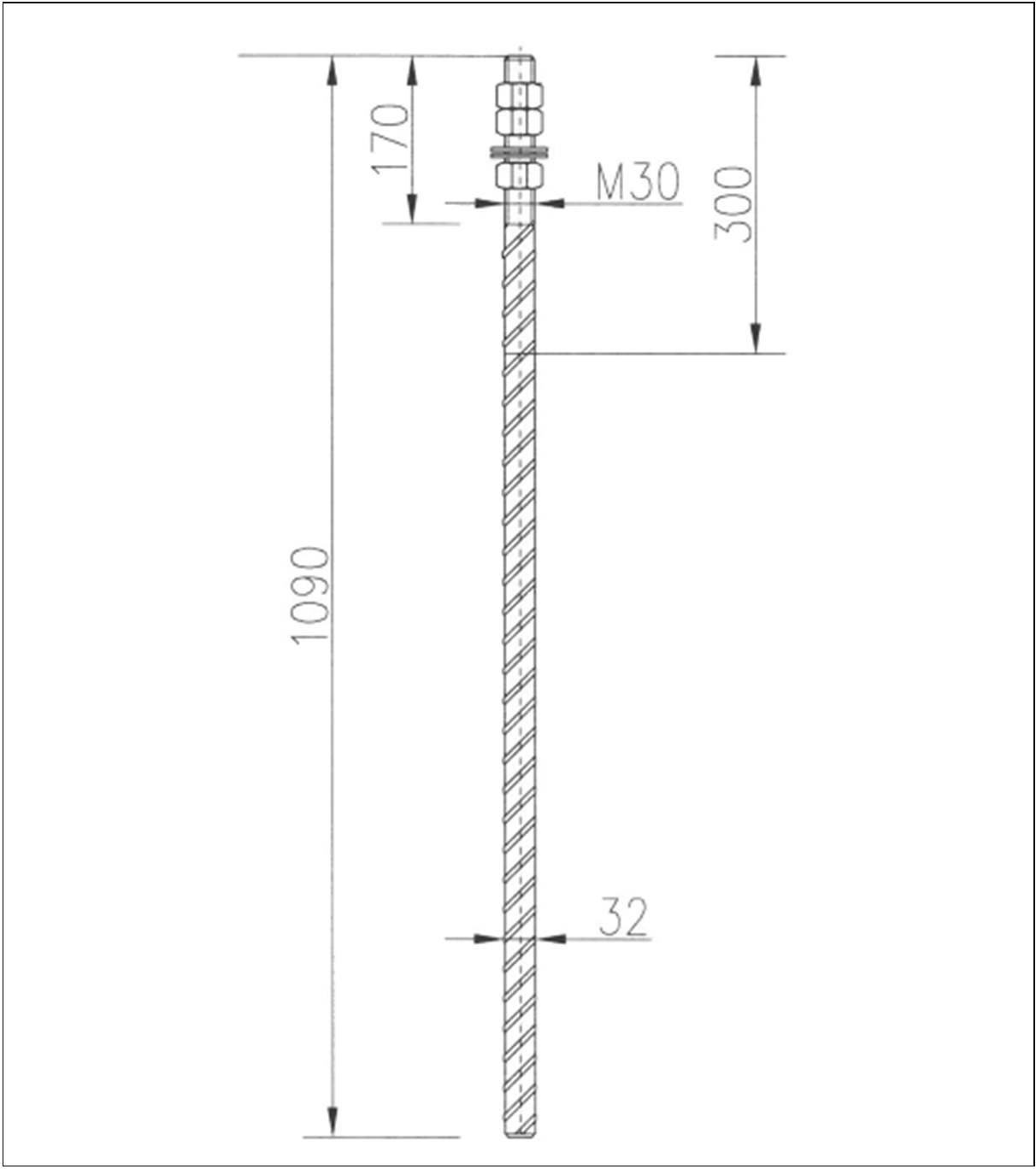

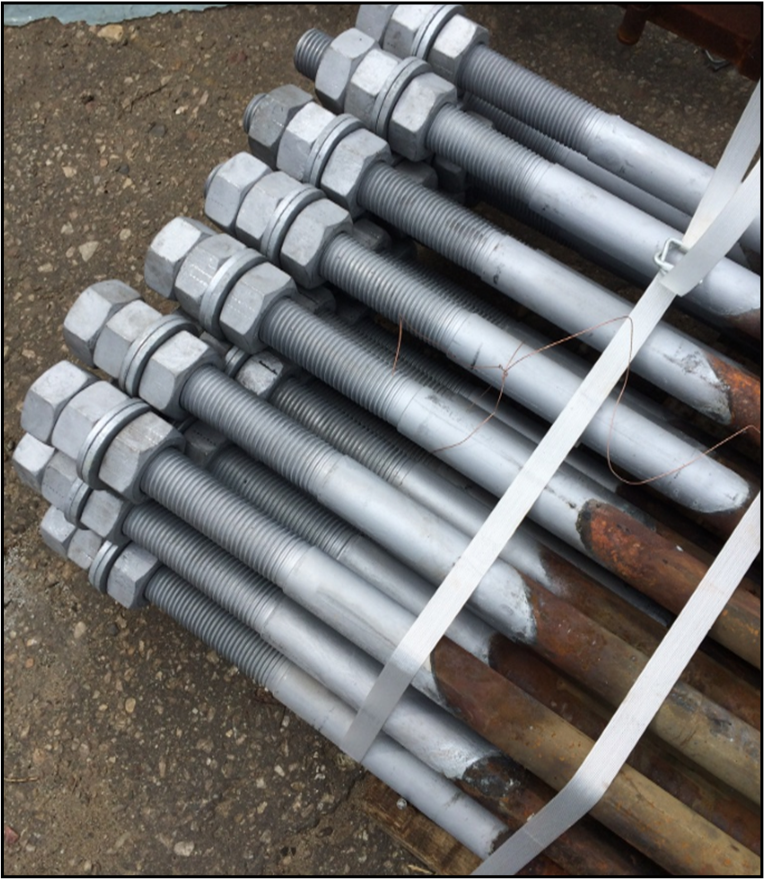

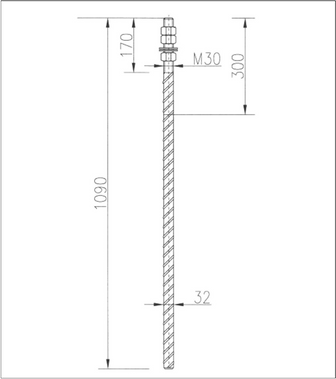

Store støbeskabeloner og bolte
Ved støbning af fundmenter for projektørmaster med fodflange, nedstøbes fundamentboltene i betonen.
Boltene monteres på støbeskabelonen, der stabiliserer og holder den korrekte afstand boltene indbyrdes.
Støbeskabelonen hviler på betonens overflade indtil afhærdning.
Efter betonens afhærdning demonteres støbeskabelon og der genmonteres en skive og en møtrik på alle fire bolte, der nu kan nivelleres i vater.
Masten monteres på fundamentboltene, der monteres med skiver og møtrikker og justeres ind.
Når masten er justeret i lod, tilspændes møtrikker med momentnøgle til 1770Nm, idet der efterfølgende bør understøbes med ekspansionsmørtel.
05-02-01

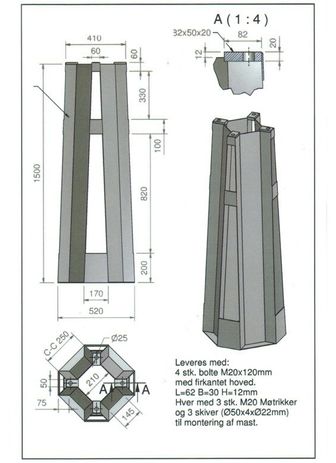

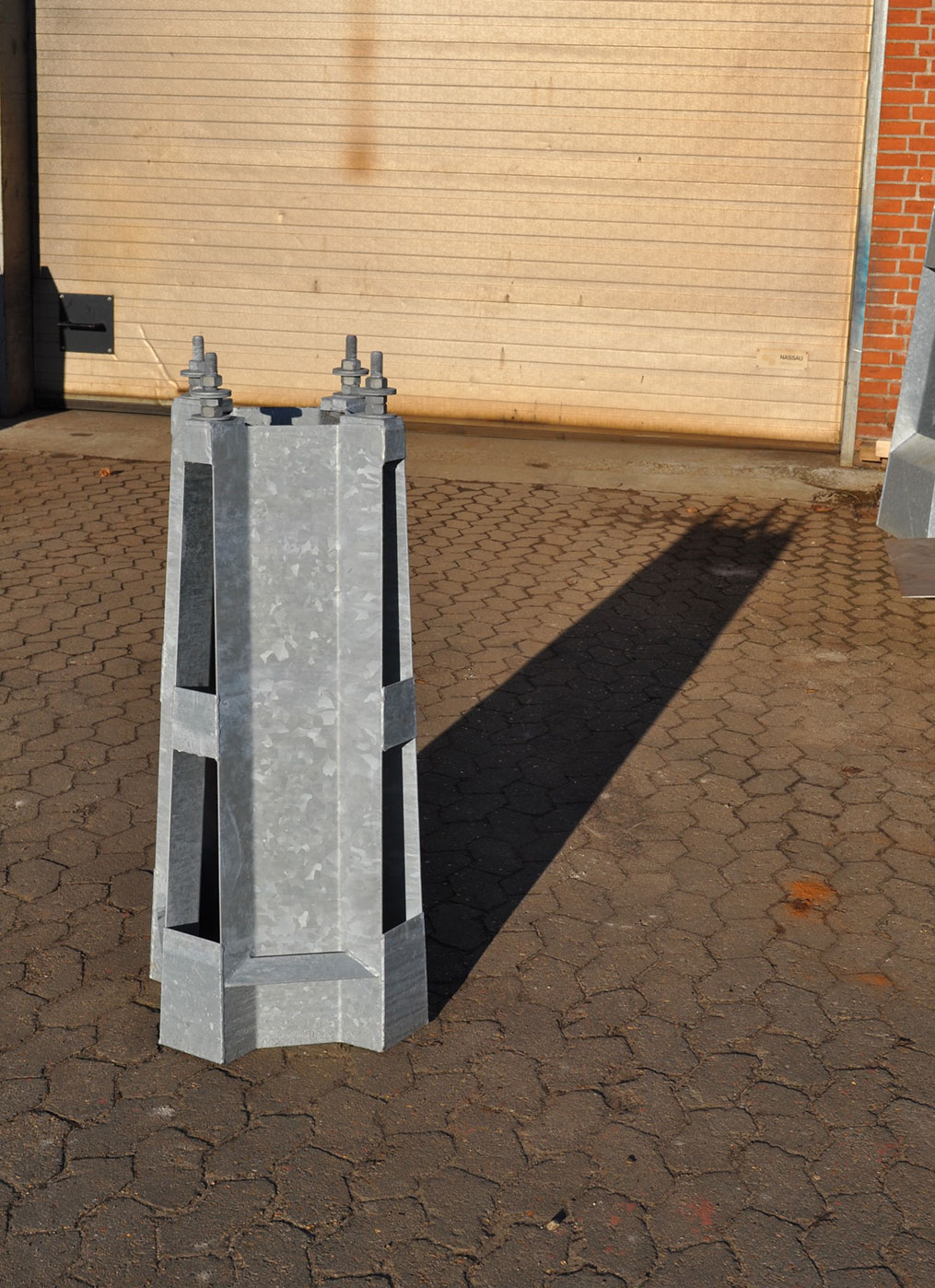

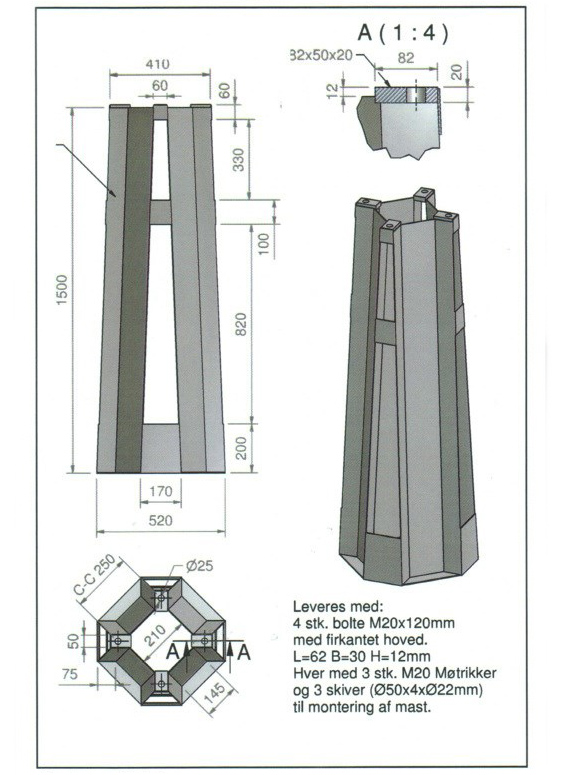

NIPA Stålfundamenter
NIPA galvaniseret stålfundament er for nedgravning og montering af master med fodflange, størrelse 350x350 mm med 250 mm mellem boltene.
Fundamenterne leveres 2 størrelser:
Fundamentet er produceret i 3 mm bukket stålplade og galvaniseret.
Leveres komplet inkl. galvaniserede bolte, skiver og møtrikker.
NIPA stålfundamenter er en let og effektiv løsning på montering af master med fodflange.
Stålfundamentet kan let anbringes i udgravningen og monteres af een person.
05-03

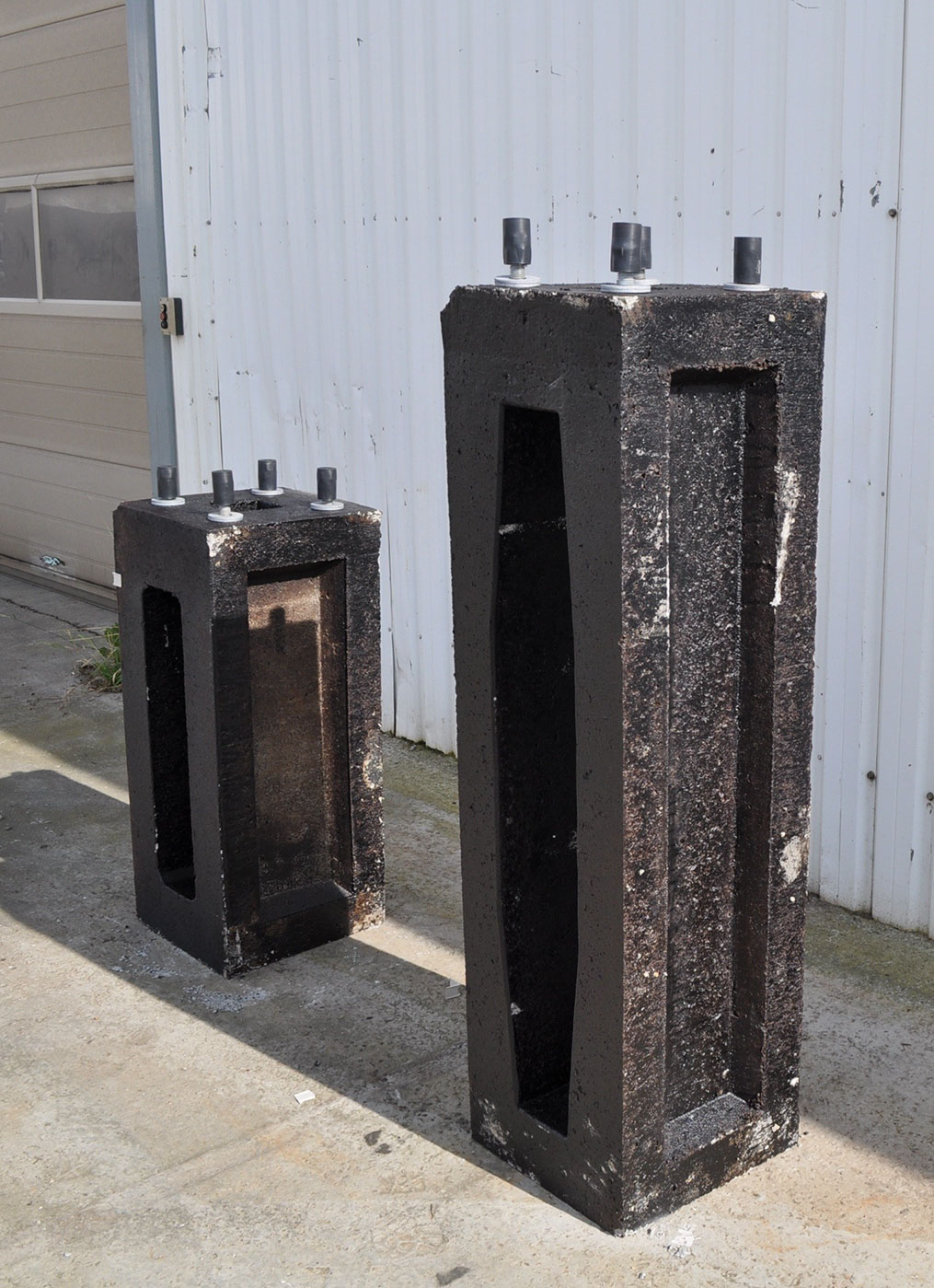

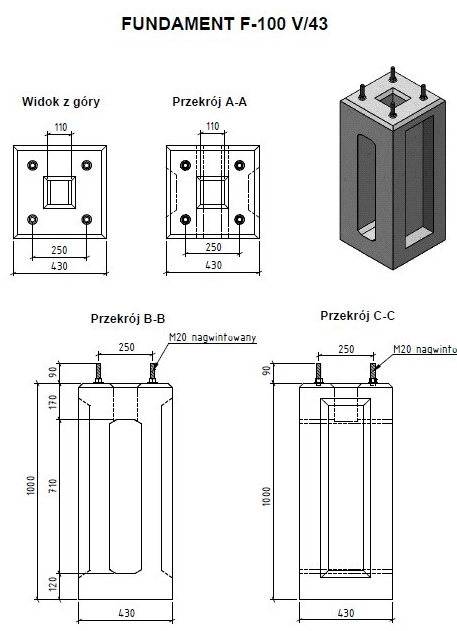

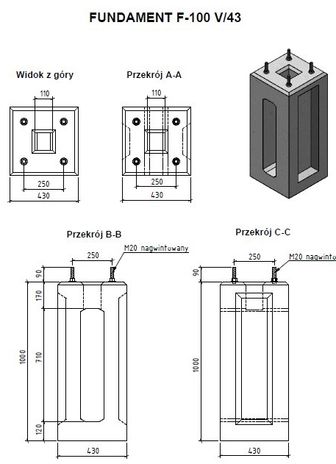

Betonfundamenter
Færdigt mastefundament, støbt i beton med istøbte bolte, der er galvaniseret på boltenes øverste frie stykke.
Fundamenterne er udført med kabelhuller på to modstående sider og udvendige sider beskyttet med asfalt emulsion.
Fundmenterne leveres i tre størrelser til master fra LPH=7,0 - 12 m.
05-04

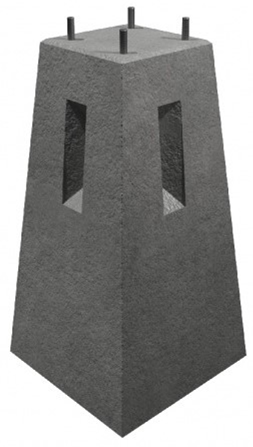

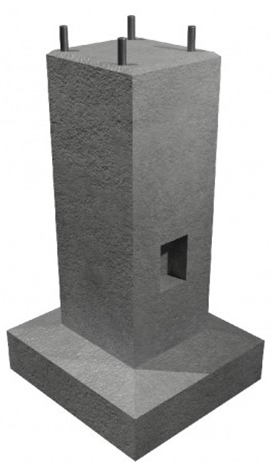

Store Mastefundamenter beton ALTOR
Til ALTOR Light og ALTOR Strong
Præfabrikerede mastefundamenter, støbt i beton med
istøbte galvaniserede bolte inkl. 8 stk. møtrikker og 8 stk. skiver.
Fundamenterne er udført med kabelhuller på de to
modstående sider og udvendige sider beskyttet med
asfalt emulsion.
Fundamentet bør på grund af vægten monteres fra
vogn med kran direkte i den forberedte udgravning,
som tildækkes med fyldmateriale, der komprimeres
godt.
05-04-01

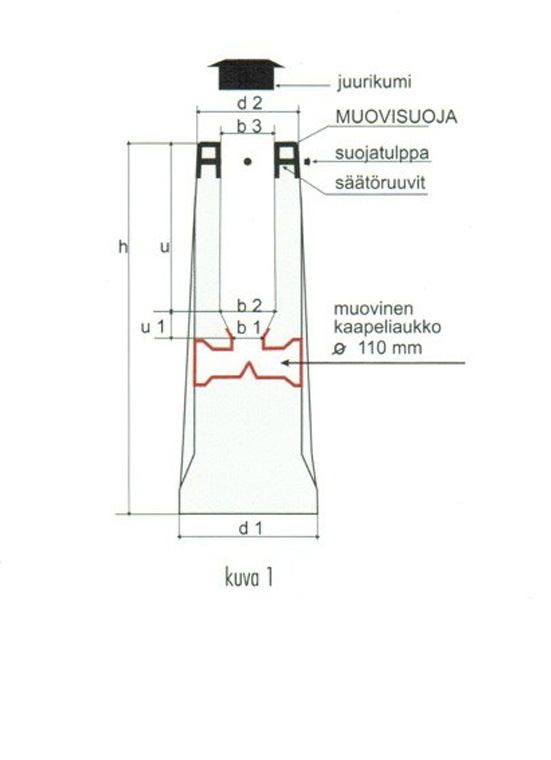

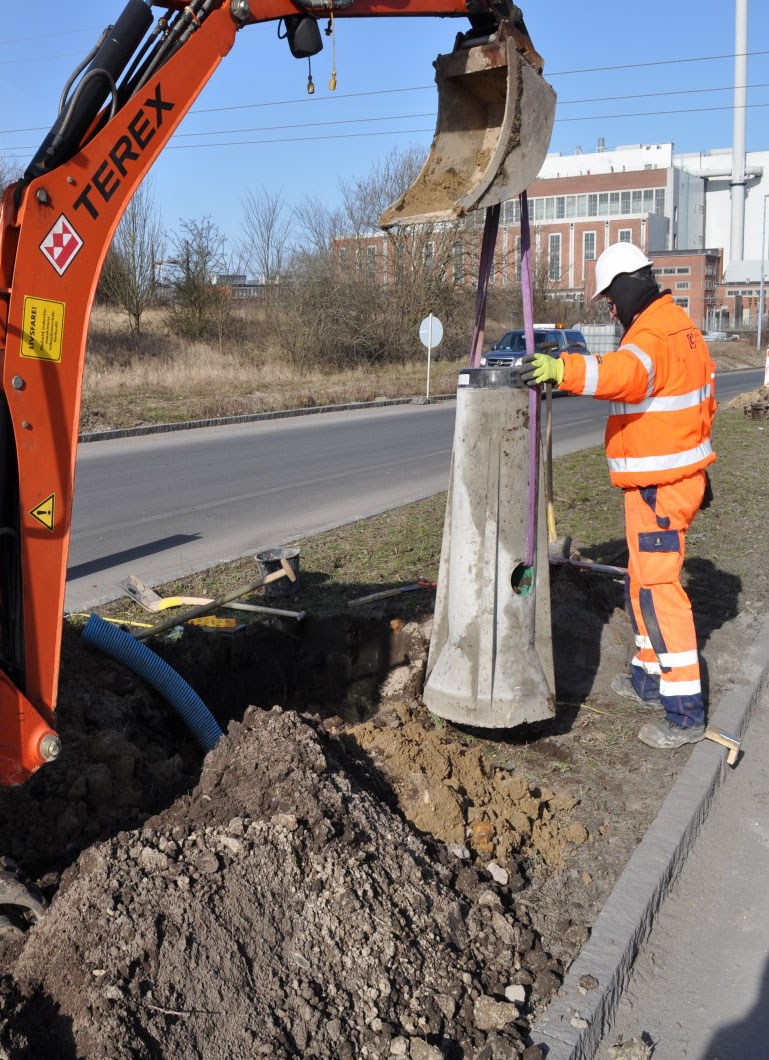

KAPU® SJ betonfundamenter
KAPU® masterne kan let rejses ved brug af de præfabrikerede SJ-betonfundamenter.
Fundamenter fremstilles i en lang række udførelser passende til alle typer og højder af KAPU® masterne, idet SJ-fundamentet er en del af mastens “HE”- afprøvningsresultater.
KAPU® fundamenterne produceres af Sähkö-Jokinen Oy som også producerer de eftergivelige KAPU® -master.
Fundamenterne leveres med rustfrie justerings-skruer for montage af KAPU® master, idet de præfabrikerede betonfundamenter garanterer et stabilt fundament for
masterne.
05-05

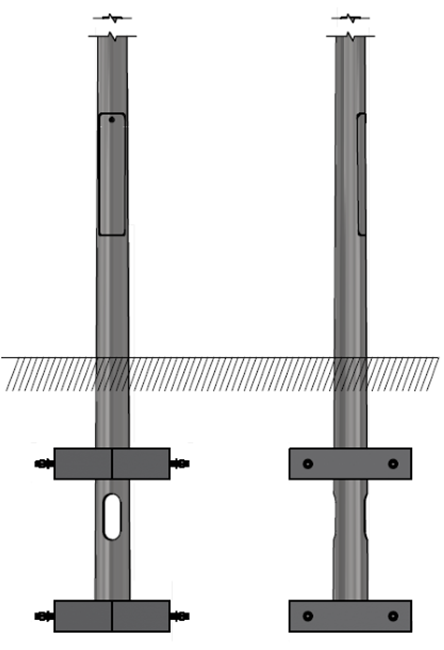

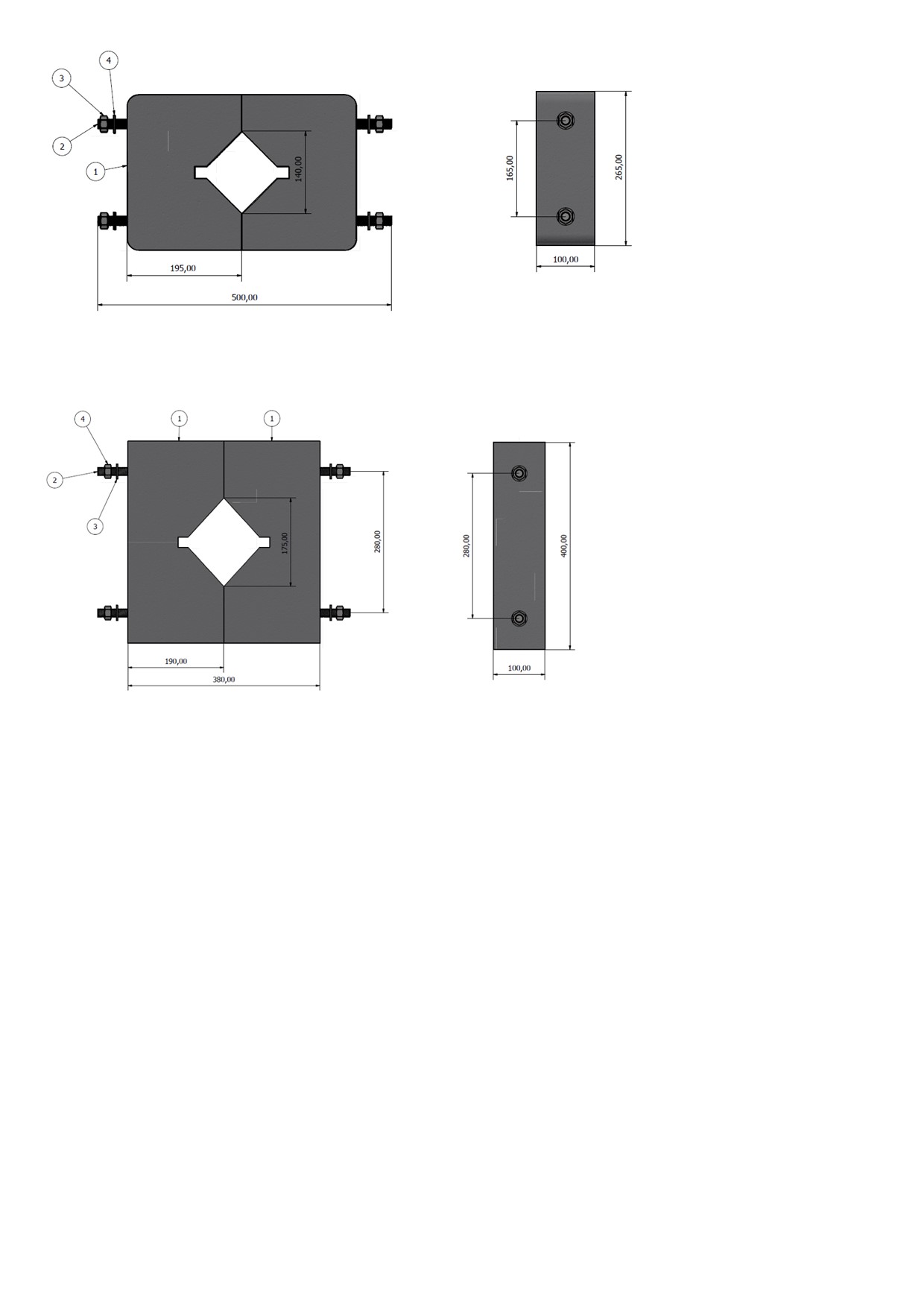

NIPA System Ringfundament
Et Nipa System Ringfundament er størrelsen 300x400x75mm består af 2 betonelementer og 2 bolte og 4 møtrikker
De to betonelementer monteres med de medfølgende bolte omring mastedelen under niveau og strammes så disse sidder fast omring mastedelen, hvorefter masten rejses i udgravningen.
Normalt anvendes der til master op til 5 meter kun eet sæt systemfundament pr. mast.
05-06

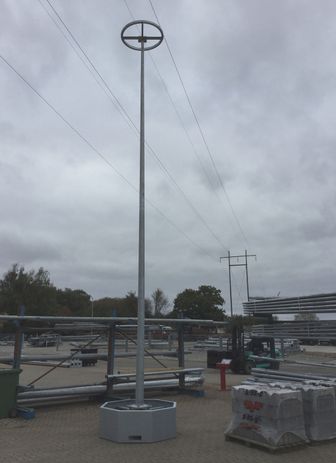

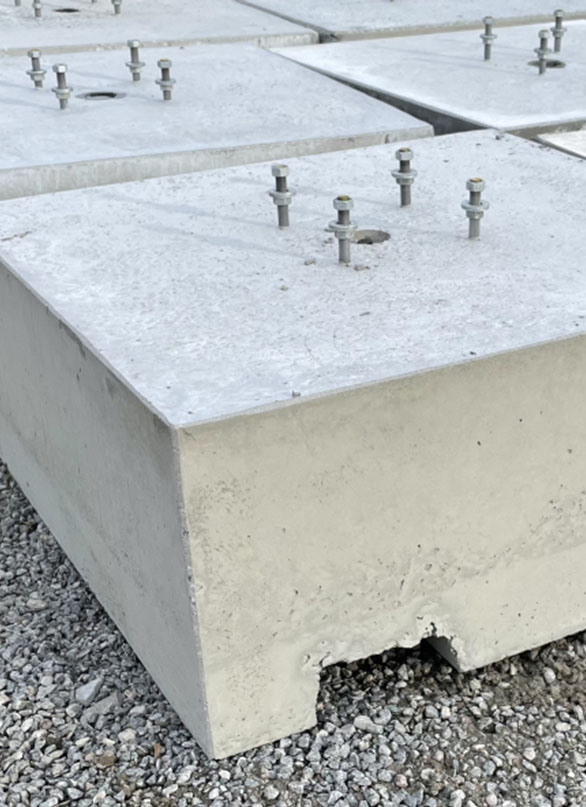

Flytbart mastefundamenter - stål/beton
Leveres med fundaments plade i midten for master med fodflange c/c 250x 250 cm., samt bolte, møtrikker og spændeskiver.
Fundamentet leveres fyldt med ophærdet beton og er klar til at placere på stedet hvor den midlertidig belsyning ønskes.
Fundamentet er produceret i galvaniseret stål med bund og gaffelstyr for endlig placering, idet fundamentets fundamentsplads kan anvendes som løftefkrog ved aflæsning.
05-07
