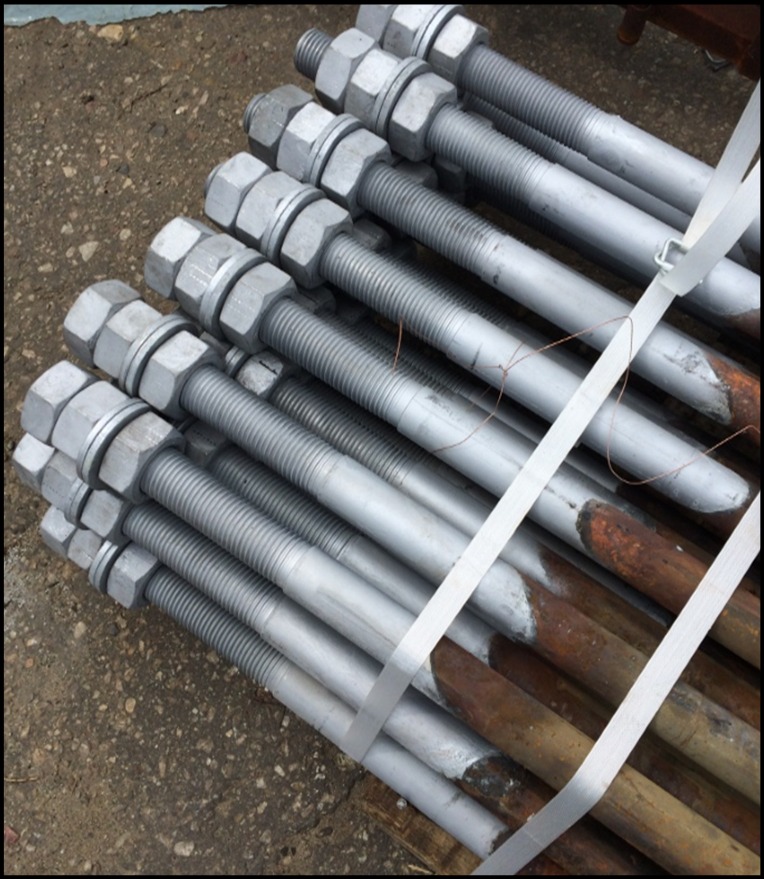

Store støbeskabeloner og bolte

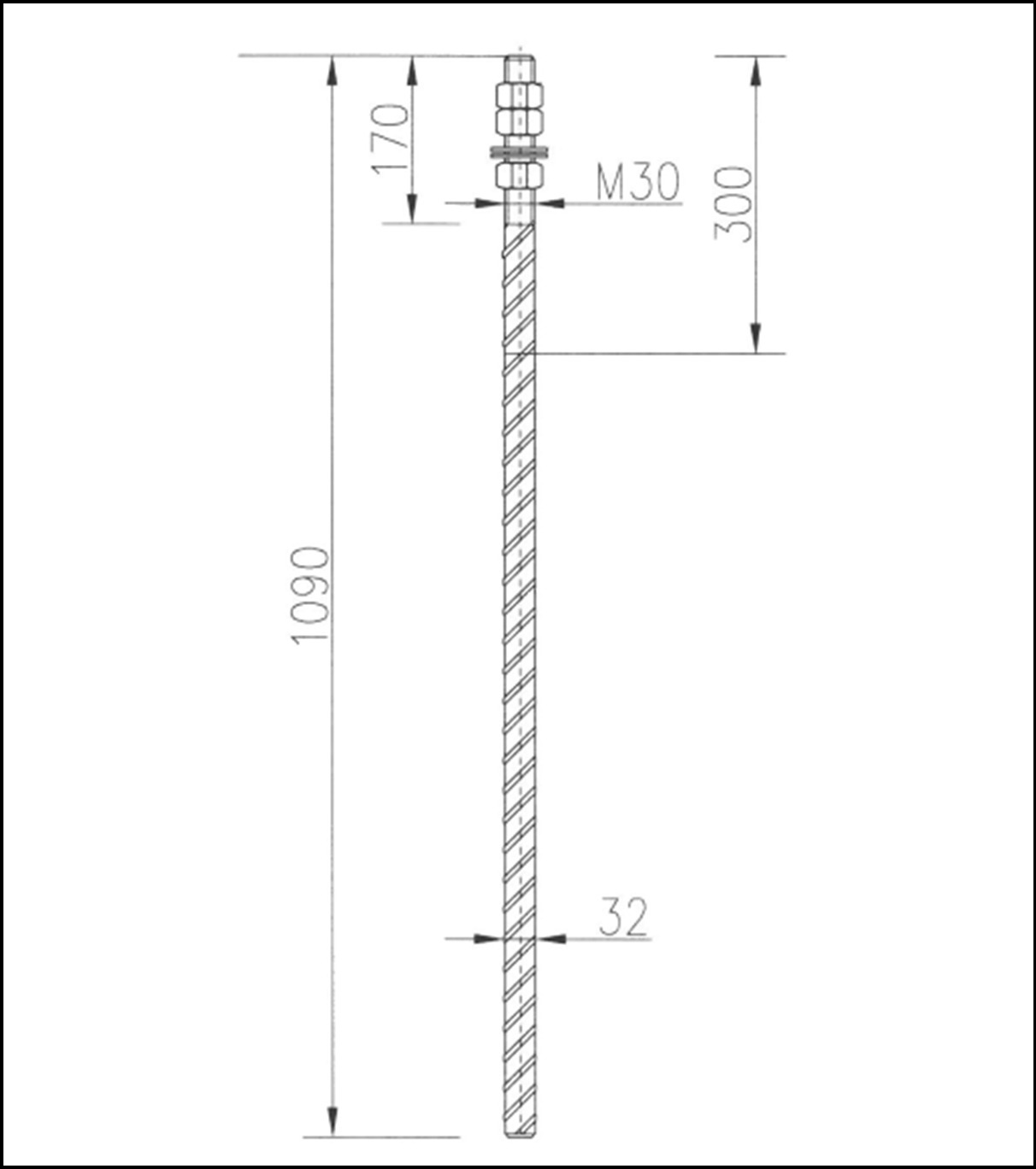

Ved støbning af fundmenter for projektørmaster med fodflange, nedstøbes fundamentboltene i betonen.

Boltene monteres på støbeskabelonen, der stabiliserer og holder den korrekte afstand boltene indbyrdes.

Støbeskabelonen hviler på betonens overflade indtil afhærdning.

Efter betonens afhærdning demonteres støbeskabelon og der genmonteres en skive og en møtrik på alle fire bolte, der nu kan nivelleres i vater.

Masten monteres på fundamentboltene, der monteres med skiver og møtrikker og justeres ind.

Når masten er justeret i lod, tilspændes møtrikker med momentnøgle. Se vejledning på side 4 i ” Manual til rejsning af rundkoniske projektør master.”

05-02-01
